| 类型：放大器 | 用途：功放 | 品牌：智浦欣 |
| 型号：CS86189 | 封装：TSSOP-28 |

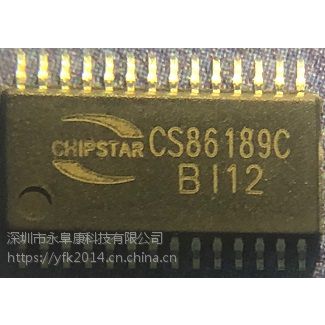

CS86189C是一款2X25W（每声道）立体声高效D类音频功率放大电路。在PBTL模式下，可以驱动低至2Ω 的负载，并14V供电情况下输出50W的连续功率。***的EMI抑制技术 使得在输出端口采用廉价的铁氧体磁珠滤波器就可以满足EMC要求。CS86189C内置了短路保护和过热保护,***保护芯片在异常的工作条件下不被损坏。CS86189C具有高 达90%的效率，使得在播放音乐的时候不需要额外的散热器。
CS86189C提供纤小的TSSOP28-PP封装形式供客户选择,可以为客户节省可观的PCB面积，其额定的工作温度范围为-40℃至85℃。
描述
输出功率
PO at 10% THD+N, VDD = 18V RL = 8 Ω 2X24W
PO at 10% THD+N, VDD = 14V RL = 4 Ω 2X25.5W
PO at 10% THD+N, VDD = 14V RL = 4 Ω 2X20W
PO at 10% THD+N, VDD = 18V RL = 4 Ω 47W(PBTL)
PO at 10% THD+N, VDD = 16V RL = 4 Ω 37W(PBTL)
PO at 10% THD+N, VDD = 14.5V RL=2 Ω 50W(PBTL)
效***达90%，无需散热片
较大的电源电压范围6V~18.5V
管脚兼容CS8618C
免滤波功能
输出管脚方便布线布局
良好短路保护和具备自动恢复功能的温度保护
良好的失真和防噗声功能
四级增益可调
差分输入
封装
TSSOP28-PP
应用
LCD TV
家庭音响系统
