概述

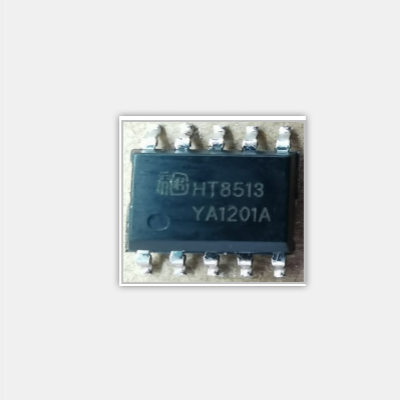

HT8513是一款内置自适应同步升压的单声道 D类音频功率放大器，由锂电池供电时， THD+N<1%、20-20kHz全频段信号条件下，能 连续输出3W功率（4Ω负载）；另外，其还支持 AB类模式。 HT8513内置的同步升压，提供6.2V输出电压 给功放。其小音乐信号时不升压，仅当功率较 大时，才升压给D类功放，其可大幅提高系统效 率，延长电池续航时间。 HT8513的特点是防削顶失真（ACF）输出 控制功能，可检测并抑制由于输入音乐、语音 信号幅度过大所引起的输出信号削顶失真（破 音），也能自适应地防止在BOOST升压电压下 降所造成的输出削顶，***提高音质，创造非 常舒适的听音享受，并保护扬声器免受过载损 坏。 HT8513具有AB类和D类的自由切换功能，在 受到D类功放EMI干扰困扰时，可随时切换至 AB类音频功放模式。 HT8513内部集成免滤波器数字调制技术，能够 直接驱动扬声器，并程度减小脉冲输出信 号的失真和噪音。输出无需滤波网络，极少的 外部元器件节省了系统空间和成本，是便携式 应用的理想选择。 此外，HT8513集成了输出端过流保护、片内过 温保护等功能。

特性

?防削顶失真功能(防破音, Anti-Clipping Function, ACF)

?免滤波器数字调制，直接驱动扬声器

?输出功率 3W (VBAT=3.3V, RL=4?, THD+N<1%, 20-20kHz full band) 1.5W (VBAT=3.3~4.2V, RL=8?, THD+N<1%, 2020kHz full band

?VBAT供电范围：2.7V至5.5V

?高效自适应同步升压功能 -延长电池播放时间 -可调节限流值，有效防止电池拉死

?AB/D类可切换

?保护功能:过流/过热/欠压异常保护功能

?无铅封装，SSOP10L-PP

应用
?蓝牙/ Wi-Fi音箱  ?便携式音箱  ?智能音箱   ?智能家居

管脚排列及定义

典型应用图
