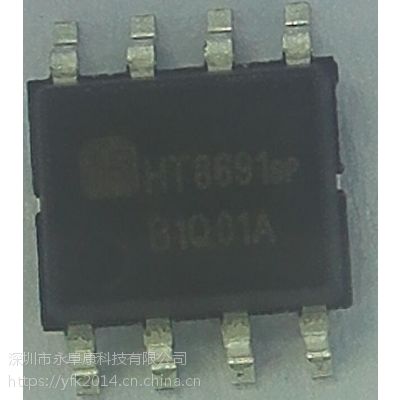

| HT8691是一款仅SOP8L-PP封装的单声道内置升压音频功率放大器。其真正做到了“小体积，大能量”，由锂电池供电升压至7.0V时， 3Ω负载条件下，能连续输出7W功率（10% THD+N）；由锂电池供电升压至6.5V时， 4Ω负载条件下，能连续输出5.5W功率（10% THD+N）。 HT8691内置升压电路，其升压电压值可通过外围电阻自由调节，使客户能够定制自己的升压值，以在限制的锂电池容量和输出电流能力下发挥功率。HT8691内置了防破音功能，可检测并抑制由于输入音乐、语音信号幅度过大所引起的输出信号削顶失真（破音），也能自适应地防止在BOOST升压电压下降所造成的输出削顶，***提高音质，创造非常舒适的听音享受，并保护扬声器免受过载损坏。Fig.1 ACF (Anti-Clipping Function)HT8691具有AB类和D类的只有切换功能，在AB类模式下，升压关闭，可限度的***音频功放对FM的干扰。HT8691内部集成免滤波器数字调制技术，能够直接驱动扬声器，并程度减小脉冲输出信号的失真和噪音。输出无需滤波网络，极少的外部元器件节省了系统空间和成本，是便携式应用的理想选择。HT8691内置的关断功能使待机电流最小化，还集成了输出端过流保护、片内过温保护和电源欠压异常保护等功能。HT8691优势和特点 ESOP8L-PP封装，内置升压，小型、易贴片封装发挥功率；升压电压值可自由调节； 防破音功能； AB/D切换，限度杜FM干扰； 工作电压范围： 2.5V - 5.5V功率： 7.0W (VBAT=4.2V, VPOUT = 7.0V, RL=3?, THD+N=10%); 5.5W (VBAT=4.2V, VPOUT = 6.5V, RL=4?, THD+N=10%);应用 蓝牙/Wi-Fi音响。便携式音响。 |
