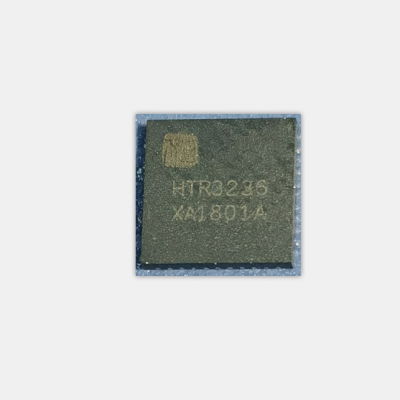

| 产品特性：RGB驱动 | 品牌：禾润 | 型号：HTR3236 |
| 类型：驱动IC | 驱动芯片类型：RGB驱动 | 针脚数：44 |
| 封装：QFN-44 | 批号：2021+ | 特色服务：技术支持 |
| 应用领域：3C数码 |
概述
HTR3236是一款36路LED PWM驱动器，PWM频率可固定为3kHz或22kHz。每一路输出电流可通过外置电阻REXT调节，38mA，并可独立控制4档可选。每一路可通过I2C单独控制256级细腻亮度调节。
主控器件通过I2C接口对HTR3236进行编程控制，通过将SDB脚拉低或软件设置可关断芯片，进入低功耗模式。
HTR3236使用QFN-44L(5mm×5mm)封装。工作电压在2.5V到5.5V，可在-40°C to +85°C工作。
特点
?输入电压范围VCC：2.5V-5.5V
?I2C接口，支持连续写数据
?4个I2C地址可选
?内置软件复位寄存器
?每路LED支持256阶 PWM亮度调节
?36路 LED 独立控制
?36路 LED 电流独立控制，4档可选
?2档调制频率可选，3kHz(默认)和22kHz
?QFN44L-5×5，无铅封装
应用
?智能音响 ?无线音响
?带LED显示的手机和掌上设备
?家电类LED显示
引脚信息
引脚定义
典型应用图
